Leírás és Paraméterek

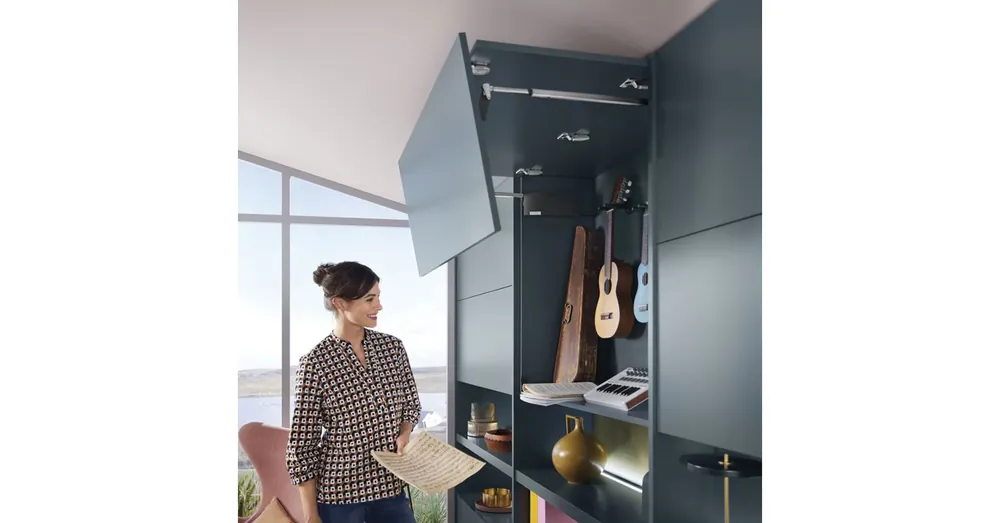

A Blum Aventos HF TOP felnyíló vasalat-ról
A blum aventos HFTOP vasalatot alkalmazhatjuk lakóterünk bármelyik helyiségében, de talán mégis a konyhában való elhelyezése praktikus igazán. Ez a harmónika felnyíló vasalat egyszerre működtet 2db ajtó előlapot is, ezáltal egy mozdulattal hozzáférük a nagy szekrényünk egész tartalmázhoz. Ennek köszönhetően sokkal nagyobb mozgásteret ad számunkra, más felnyíló megoldásokkal szemben. Az aventos hf felnyíló rendszert alkalmazhatjuk fa, illetve alukeretes ajtólapokhoz is. A előlapokat 3 dimenzióban tudjuk állítani. A fékező mechanizmusnak köszönhetően az ajtólapok lágyan és szinte hang nélkül záródnak. A szett kiválasztásánál vegyétek figyelembe a választási opciókat a saját elképzeléseiteknek megfelelően. A paramétereket meghatározza az ajtólapok súlya, szélessége, magassága.
A szett tartalma:
- Erőhordozó (választható) 1pár: 22F2500(közepes) – 22F2800(erős) az ajtólapok súlya befolyásolja
- Emelőkar (választható) 1pár: 22F3200(480-610mm) – 22F3500(600-910mm)- 22F3900(840-1200mm) a korpusz magassága befolyásolja.
- 120°-os pánt 2db: 70T5550 Kivetőpánt rugó nélkül + Talp: 175H3100
- Köztes pánt 2db: 78Z5500T Köztes pánt rugó nélkül + Talp: 175H3100
- Takarósapka (választható) 1pár: 22.8000(Szürke) – 22.8000(Fehér)
- Előlap rögzítő 2db: 175H3100
Az 1000mm-nél szélesebb ajtókoz a 120°-os és a Köztes pántból és talpból3db szükséges.
Az erőhordozó erősségének kiválasztása (teljesítmény faktor=LF):
Az alábbi képlet segítségével meg tudjuk határozni a teljesítmény faktort(LF), amelynek értéke szükséges az erőhordozó megfelelő kiválasztásához.
LF = KH (korpusz magasság mm-ben) x[FG (ajtólapok súlya KG-ban) + 1x G (fogantyú súlya KG-ban)]
pl: 725mm x (8Kg + (1×0,4Kg)) -> 725 x 8,4 = 6090LF. A kapott LF-et meg kell nézzük melyik intervallumba esik bele és meg is van a megfelelő erőhordozónk. (Határérték esetében az erősebb erőhordozó választása az ajánlott)
- 20F2500 – LF5350-10150
- 20F2800 – LF9000-17250
- 20F2800 (3db) – LF13500-25900
Amennyiben nem biztos abban, hogy az erőhordozó megfelelő lesz e az Ön ajtólapjához, akkor segítségért keresse ügyfélszolgálatunkat.
AVENTOS HF TOP – Teljesítményfaktor (LF) kalkulátor
Front méret + anyag (kg/m²) + fogantyú súly + erőhordozók száma alapján.
